應急照明

消防應急照明應包括備用照明和疏散照明，其設置應符合下列要求:

1、對于消防作業和救援人員繼續工作的場所，應設置備用照明；

2、對于人員疏散，以及對于消防人員撤離火災現場，應設置疏散指示燈和疏散通道照明。

公共建筑的下列部分應提供備用照明

1.消防控制室、自備電源室、配電室、消防水泵房、防排煙室、電話總機房等發生火災時仍需工作的場所；

2、通信機房、大中型電子計算機房、BAS中央控制站、安全控制中心等重要技術用房；

3、建筑高度超過100米的高層民用建筑避難樓層和屋頂直升機停機坪。

除建筑高度小于27m的住宅樓外，民用建筑、廠房和丙類倉庫的以下部分應提供疏散照明:

1.封閉樓梯間、防煙樓梯間及其前室、消防電梯室前室或共用前室、避難走道和避難樓層(室)；

2、觀眾廳、展覽館、多功能廳和營業廳、餐廳、演播室等建筑面積超過200m2的擁擠場所；

3、建筑面積超過100m2的地下或半地下公共活動場所；

4.公共建筑中的疏散走道；

5.人口密集工廠的生產場所和疏散走道。

公共建筑、建筑高度超過54m的住宅建筑、高層廠房(倉庫)和甲、乙、丙類單層及多層廠房應設置疏散指示標志，并應符合下列要求:

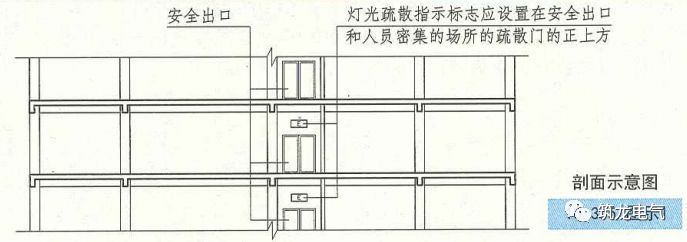

1、應設置在安全出口和疏散門正上方的擁擠場所。

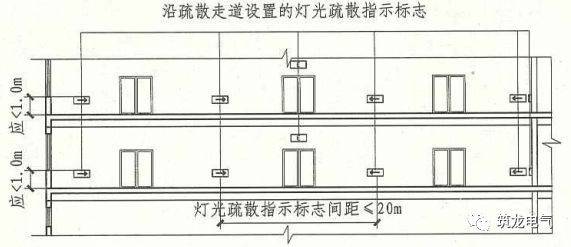

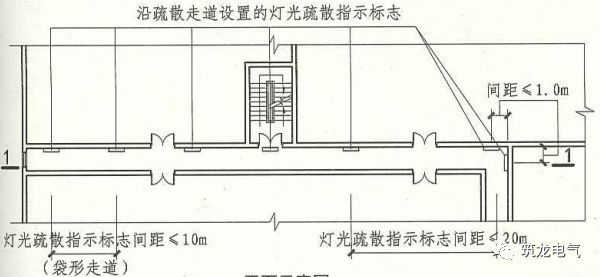

2、應設置在疏散走廊及其拐角距地面高度1.0 m以下的墻壁或地面上。燈光疏散標志之間的距離不得超過20m；對于袋形走道，不應超過10m；在走道的拐角區域，不應超過1.0m..

建議:疏散標志應在15米以?xún)?nèi)。

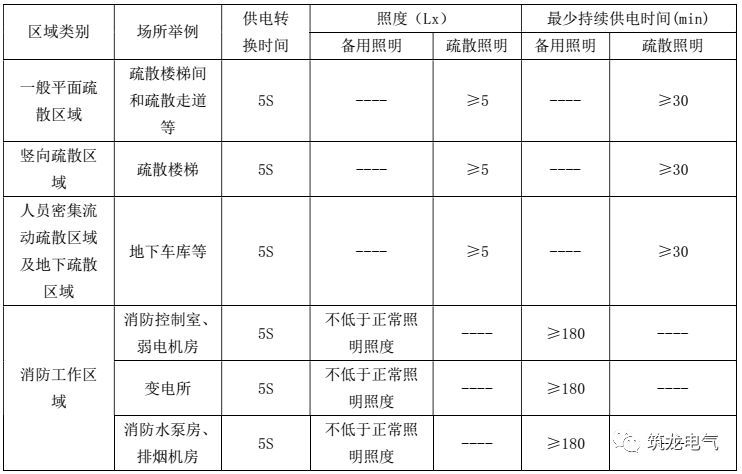

應急照明電源應符合下列要求:

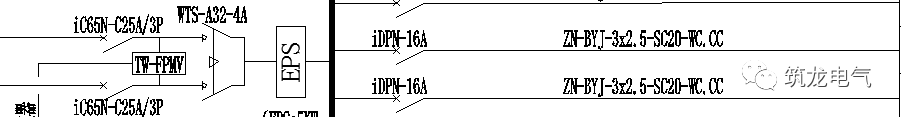

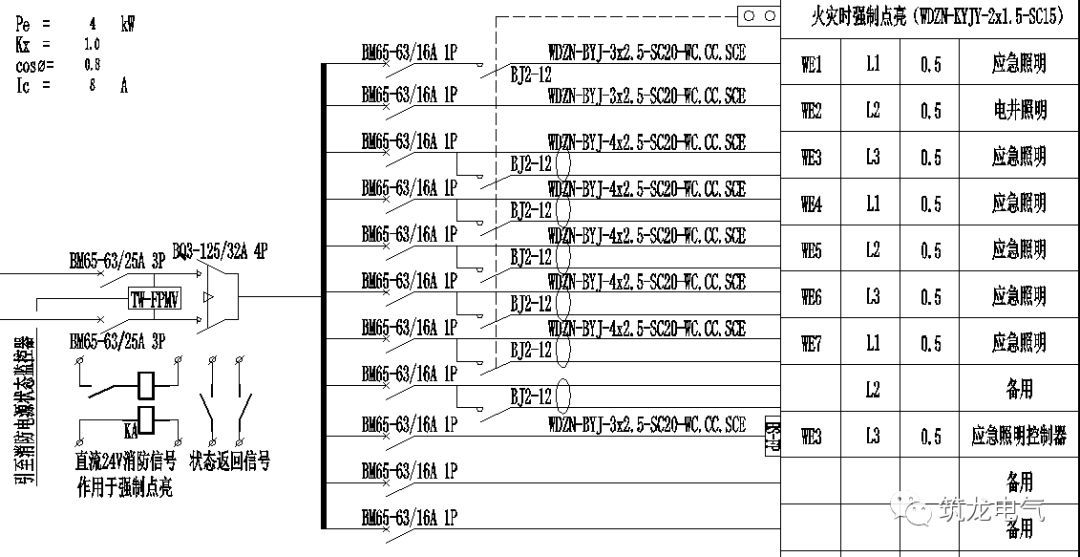

1.當建筑消防用電負荷為一級，采用交流電源時，主電源和應急電源應提供雙電源，采用干線或輻射電源。應急照明應在防火區配電箱的末端由雙電源自動切換，并在防火區內提供備用照明和疏散照明電源。

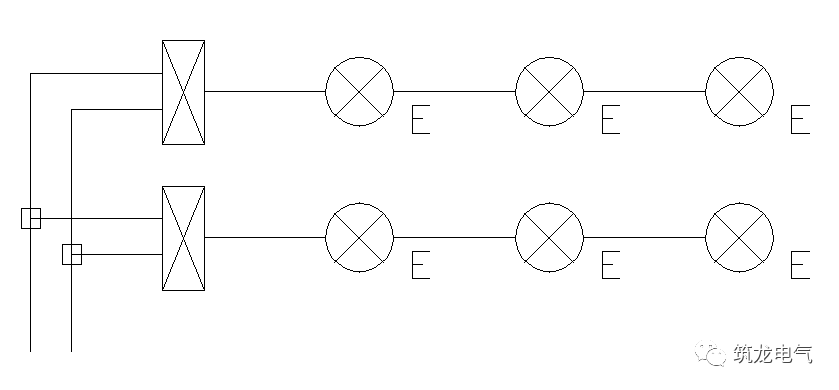

2.當消防用電負荷為二級，采用交流電源時，應采用雙回路干線電源，并根據火區設置應急照明自動切換配電箱。當使用集中蓄電池或與燈相連的電池組時，可使用單回路干線電源，并可根據火區設置應急照明配電箱燈。

3.高層建筑樓梯間的應急照明應由應急電源和干線電源提供專用電路。應急照明配電箱應根據工程的具體情況設置。

4、備用照明和疏散照明，不應由同一支路供電，嚴禁在應急照明電源輸出電路連接插座。

電線選擇

1.干線電纜采用礦物電纜或有機絕緣耐火電纜(視情況而定)

2、支線可采用有機絕緣耐火電纜/電線

電線敷設

1、明敷(包括鋪設在天花板上)時，應穿金屬導管或封閉金屬箱保護，金屬導管或封閉金屬箱應采取防火措施；

2.當在電纜井和電纜溝中使用和鋪設阻燃或耐火電纜時，它們可能不受金屬導管或封閉金屬槽盒的保護。

3.當使用礦物絕緣不燃電纜時，可以直接使用。

4、暗敷時，應穿管并應鋪設在不燃結構物上，保護層厚度不應小于30毫米..

5.消防配電線路應與其他配電線路分開敷設在不同的電纜井和溝內。如果確實難以敷設在同一電纜井或溝內，應分別布置在電纜井或溝的兩側，消防配電線路應采用礦物絕緣不燃電纜。

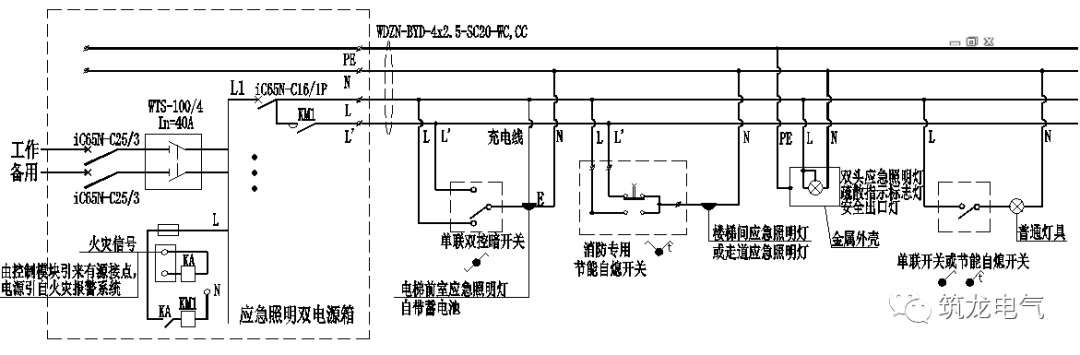

應急照明控制
