在上面的配電箱系統圖中，一長串字母是什么意思？~別擔心，小修會告訴你~

示例1:

NPX 160/3P 160 A WL1 YJV-4 * 70+1 * 3SC80 FC 58.8瓦AP358.8W瓦AP3 配電箱:

NPX160:斷路器型號

3P:三根桿子。

160A:較大開路電流為160A。

WL1:參考循環1。后面是循環2，依此類推。

YJV:銅芯交聯聚乙烯電纜。

耐燃銅芯交聯聚乙烯電纜

4*70+1*35:指4個線芯截面為70平方毫米加上一個線芯截面為35的中性線芯。

SC80:指直徑為80的焊接鋼管(俗稱黑鐵管)。

指地下的黑暗應用。

示例2:

C65n-C10/1 wl 1 bv-3 * 2.sc 15 cc 0.78 kw照明:

C65N:斷路器的型號

C10/1P:斷路器的較大分?jǐn)嚯娏鳛?0A，極數為一極。

銅芯聚氯乙烯絕緣電纜。

3 * 2.5:3芯的橫截面積為4平方毫米。

SC15:穿15毫米直徑的鋼管。

抄送:黑暗的屋頂或屋頂鋪設。

示例3:

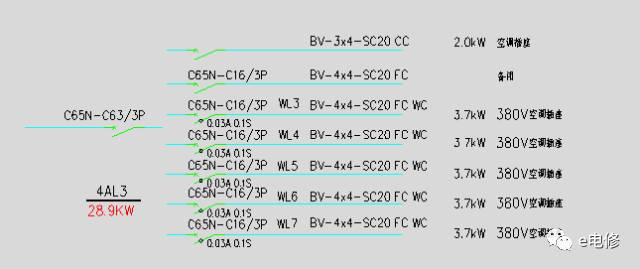

C65n-C16/3pw l5bv-4 * sc 20 fcw c 3.7 kw380 v空調插座:

在回路5中，斷路器型號為C65N，較大斷路電流為16A。使用四根銅芯聚氯乙烯絕緣電纜，線芯橫截面為4平方毫米。電纜通過20毫米鋼管以黑暗的方式鋪設在地面和墻壁上。

示例4:

BVV-500(2x2.5)廁所是什么。中央控制室和ZR-BVV-500(2x4+1x2.5)廁所。中央選舉委員會的意思是？

首先是兩根2.5平方的塑料銅線

第二個是說兩根4平方+塑料銅線有一個2.5平方。

示例5:

C65N-32A/2P ZR-BVV-3X4是什么意思？

C65N:開關型號(較大開路電流為65A)

32A:這個開關的截止電流是32A

2P:系列

ZR:電線型號(ZR表示阻燃型)

BVV-BVV:銅芯圓形聚氯乙烯絕緣聚氯乙烯護套電線

3x4: 3 4mm2導線

問題:

在電線和電纜中，你所說的“BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV”是什么意思？

回答:

系列B被歸類為配電線路，所以它從B開始，電壓:300/500伏

v是聚氯乙烯，即(塑料)

l是鋁芯的代碼。

r表示(軟)。柔軟就是增加導體的數量

超高壓銅芯聚氯乙烯絕緣電線

BLV鋁芯聚氯乙烯絕緣電線

銅芯聚氯乙烯絕緣軟電線

以上導線結構:導體+絕緣

以2.5mm2為例:

BV為1件，直徑為1.78毫米，7件，直徑為0.68毫米

BLV是一個直徑1.78毫米的根

BVR為19件，直徑為0.41毫米

RV銅芯聚氯乙烯絕緣連接軟線

它比BVR軟，還是2.5 49 0.25毫米銅線

RVV銅芯聚氯乙烯絕緣聚氯乙烯護套連接到軟電線，這是一層塑料護套超過RV。

此外:我們較常用的“鞘線”

銅芯聚氯乙烯絕緣聚氯乙烯護套扁平電纜是2根+1層白色護套的超高壓電線

RVV和AVVR是軟銅芯聚氯乙烯絕緣聚氯乙烯護套電纜

請看JB8731998

SYV代表同軸電纜

電纜型號由八部分組成:

一、應用代碼——未標注為電源電纜，K為控制電纜，P為信號電纜；

二。絕緣代碼-Z油浸紙，X橡膠，聚氯乙烯，YJ交聯聚乙烯

三、導體材料代號——不標為銅，L為鋁；

四、內護套代號——Q鉛包、L鋁包、H橡膠套、V聚氯乙烯護套

五、派生碼-D不滴水，P干絕緣；

六、外鞘代碼-(帶數字，太多，懶得寫)

七.特殊產品代碼——濕熱帶、干燥帶；

八、額定電壓——單位千伏

普通電

縮寫

各種鋪設方法

AB

沿梁或跨梁敷設(屋架)

公元前

埋在橫梁里

交流電

沿著或者跨過柱子

CLC

黑暗躺在柱子上

《華盛頓明星報》

沿墻面鋪設

廁所

藏在墻上

土木工程師

沿著天花板或頂面鋪設

抄送

屋頂或屋頂上的黑暗

常設專家委員會

鋪設在吊頂內

文件比較

鋪設在地板或地面下

SC

通過焊接鋼管鋪設

機器翻譯

穿線管敷設

個人電腦

鋪設硬塑料管

FPC

穿過阻燃半硬聚氯乙烯管道敷設

CT

電纜橋架敷設

先生

金屬線槽

M

鋪設鋼纜。

科索沃保護團

聚氯乙烯波紋管的敷設

CP

鋪設金屬軟管

數據庫

直接掩埋

TC

電纜溝敷設

土木工程師

混凝土管道鋪設

釋放模式

媽

磁力跳閘

商標

熱磁跳閘

麥克風

電子旅行

分?jǐn)嗄芰?/p>

F

36KA

N

50KA

S

70KA

H

100千伏安

L

150千伏安
